江苏建湖某场馆改造拱形屋顶图纸

拱形屋顶厂家 2023-04-14 12:33:48 图纸图集 514 ℃ 0 评论

在江苏自家门口有一个拱形屋顶的改造工程。

现在杰达钢构技术员胡子豪先生给大家讲解一下。

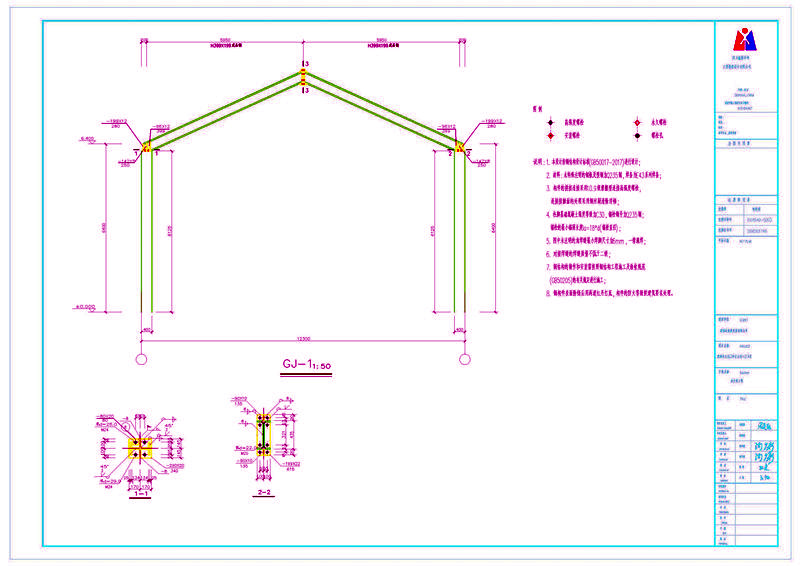

这是拱形屋顶的剖视图,拱形屋顶的跨度为12.3米,拱形屋顶的拱高5.4米。矢跨比为0.4。

钢柱的高度也是6.4米,H399X199成品钢。

说明:

1. 本设计按钢结构设计标准(GB50017-2017)进行设计;

2. 材料:未特殊注明的钢板及型钢为Q235钢,焊条为E43系列焊条;

3. 构件的拼接连接采用10.9级摩擦型连接高强度螺栓,连接接触面的处理采用钢丝刷清除浮锈;

4. 柱脚基础混凝土强度等级为C30,锚栓钢号为Q235钢;锚栓的最小锚固长度la=18*d(锚栓直径);

5. 图中未注明的角焊缝最小焊脚尺寸为6mm,一律满焊;

6. 对接焊缝的焊缝质量不低于二级;

7. 钢结构的制作和安装需按照钢结构工程施工及验收规范

(GB50205)的有关规定进行施工;

8. 钢构件表面除锈后用两道红丹打底,构件的防火等级按建筑要求处理。

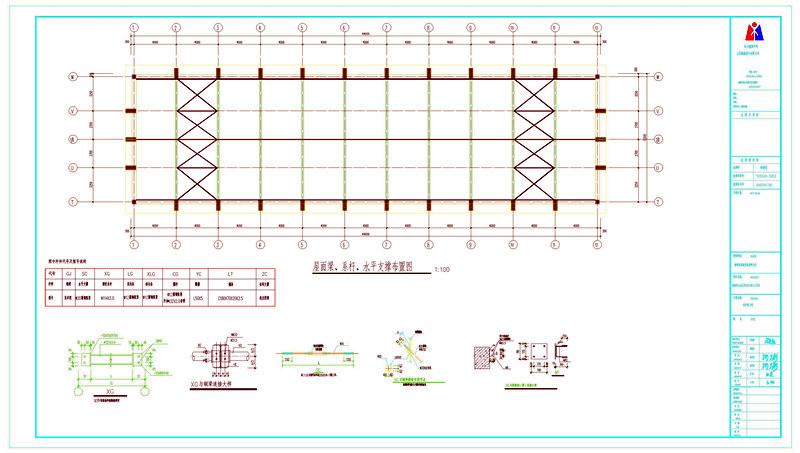

这是拱形屋顶的屋顶平面图,在这张图上我们可以看出建筑物的长度为44.6米。每隔4米一根钢柱。

总面积为549平方米,我们杰达专业施工团队只需2天即可完成。

上面就是关于江苏建湖某场馆改造拱形屋顶图纸的全部内容了,您有任何建议或者疑问都可以评论或者联系我们。
