四川泸州某酒厂酿造车间安装拱形屋顶施工图

拱形屋顶厂家 2023-04-14 15:05:10 图纸图集 656 ℃ 0 评论

自古以来，四川就是酿酒的好地方，四川某酿酒厂联系我们安装施工拱形屋顶。

今天杰达钢构技术员胡子豪先生带大家了解一下四川泸州某酒厂酿造车间安装拱形屋顶施工图。

这是拱形屋顶的三连跨，单跨度16米，三连跨的总跨度48米。三座采用的都是1.0mm拱形波纹钢屋盖280GD。

拱形屋顶的拱高为3.2米，矢跨比为0.2。钢柱的尺寸为HN400*200。

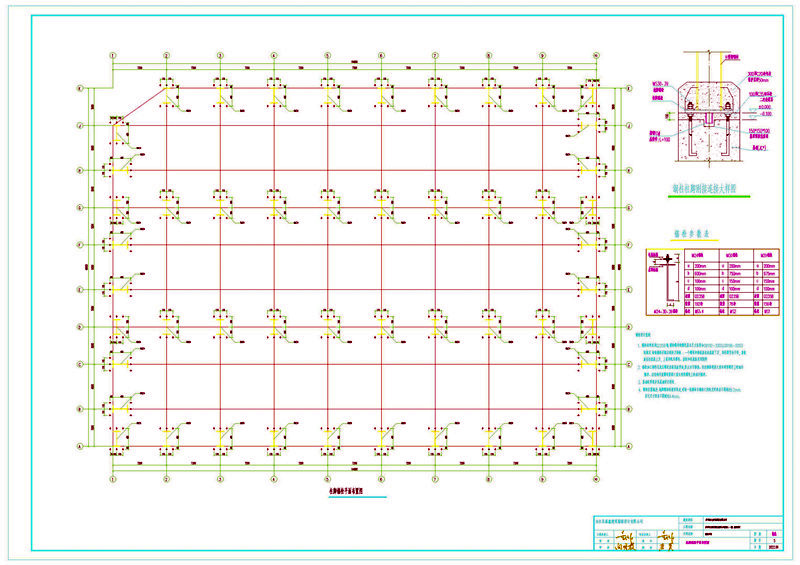

这是拱形屋顶的柱脚锚栓平面布置图，每隔7.2米设置一个工字钢。

锚栓设计说明:

1. 锚栓材料采用Q235B钢,螺栓螺母的螺纹基本尺寸应符合GB192-2003,GB196-2003的规定.每组锚栓并配以两块方垫板。一个螺母和垫板放在柱底板下方,用作调节柱子用,盖板盖在柱底板上方,上面再配双螺母。盖板和柱底板采用围焊;

2. 锚栓加工制作完成后螺纹表面应涂黄油,防止丝牙锈蚀。但在锚栓埋设之前必须将螺杆上的油污擦净。在结构安装螺母紧固之前必须将螺纹上的油污擦净。

3. 基础砼等级参见基础设计图纸 .

4. 螺栓位置偏差:地脚螺栓的埋设误差,对每一柱脚而言锚栓之间的允许误差不得超过%%P2mm.其它尺寸误差不得超过%%P4mm.

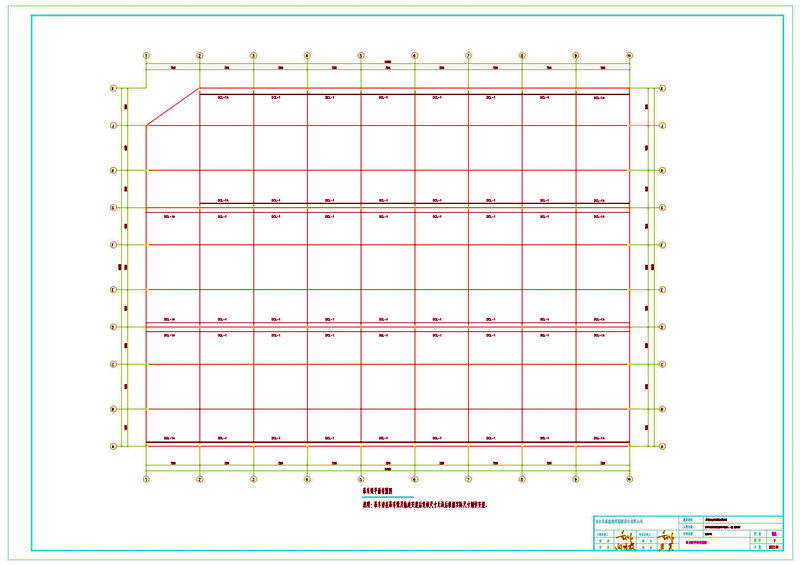

这是吊车梁平面布置图，中间两行都是吊车把梁吊上去安装的路径，边上两排是单梁。

这就是四川泸州某酒厂酿造车间安装拱形屋顶施工图，有任何问题可以联系我们！
