重庆某水泥厂安装27米跨拱形屋顶图纸

众所周知，我们拱形屋顶这一行在全国的很多行业都可可以进行施工。

今天我们施工地点位于重庆，场地为水泥厂。杰达钢构技术员胡子豪先生为你讲解一下。

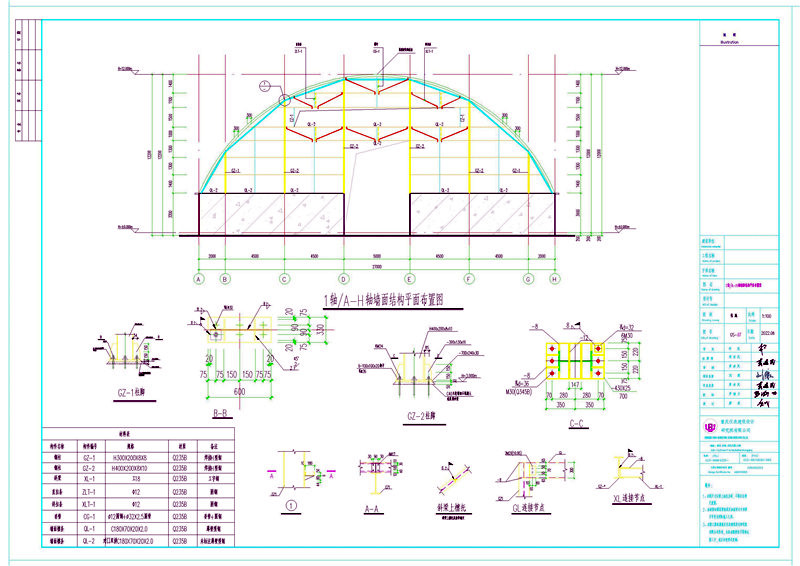

这是拱形屋顶的墙面结构平面布置图，拱形屋顶跨度为27米，下面立柱的高度为3米。

拱形屋顶的拱高为9米，矢跨比为0.33。这是在山墙端，每隔4.5米就有一片。

下面为一些小样图，柱脚采用三根螺栓，C40无收缩细石混凝土或铁屑砂浆。

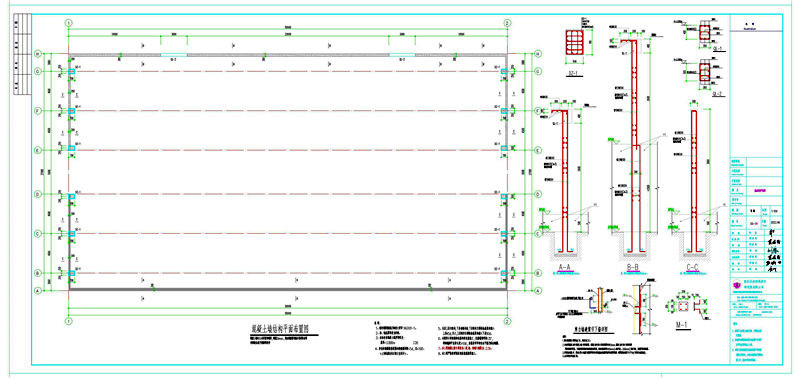

这是混凝土墙结构平面布置图，混凝土墙每30米设置伸缩缝，缝宽30mm，缝内填塞沥青麻丝等柔性材料伸缩缝应避开拱脚预埋件。

说 明:

1、墙柱制图规则及构造大样详 16G101-1。

2、柱、墙抗震等级为四级。上层45d;反之,上层暗柱至楼板标高算起锚入下层90d。

3、未标注柱混凝土强度等级为:

4、所有柱钢筋搭接范围内的箍筋间距≤5d,且≤100。

5、当某上层无暗柱,下层有暗柱时,下层暗柱至楼板标高算起锚入

6、本图所示单肢箍和拉筋均按拉筋施工,拉筋端部弯折135%%d,基顶~3.000mC30弯钩端部平直段长度≥10d,拉筋应牢牢钩住水平筋及纵向钢筋。

7、本工程混凝土防火等级为二级,墙、柱耐火极限为:2.5h。(d为纵筋直径以较大直径计)。

8、本工程严格按照国家相应规范规程施工。

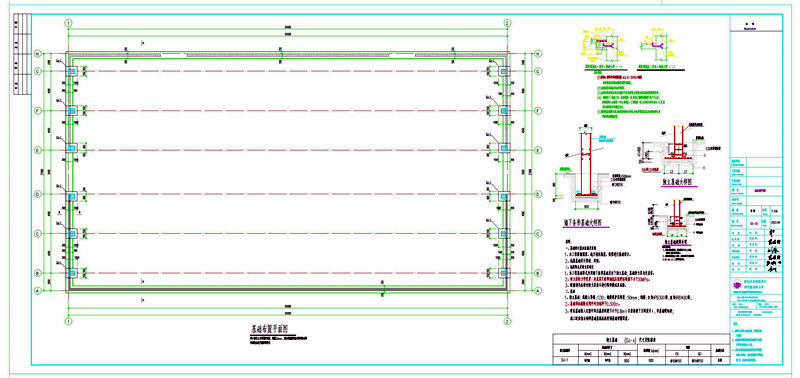

这是拱形屋顶的平面布置图，

说明:

一、基础设计基本依据及原则

1、本工程根据国家、地方相应规范、规程进行基础设计。

2、地基基础设计等级:丙级。

二、地质特点及持力层确定

1、本工程基础形式采用墙下条形基础及柱下独立基础,基础持力层为灰岩层。

2、持力层的力学性质:灰岩层天然单轴抗压强度标准值不小于30MPa。

3、根据相关标准对持力层岩石进行取样做试压试验。

三、基础

2、基础顶标高除注明外均为地坪下0.300m。

3、要求基础嵌入完整中风化基岩深度不小于0.8m(以岩面坡下方深度计),详基础明细表;

施工时应结合相邻基础基底标高控制基础埋置深度。

降沉观测点，沉降观测:

(1)根据《建筑变形测量规范 JGJ 8-2016》规范本建筑物应按基础图设沉降观测点;

(2)房屋沉降观测点作法详附图;

(3)水准点的设置以保证其稳定可靠为原则,并应能全面反映建筑物的变形;

(4)一般情况下,每施工完一层应观测一次,但施工期间的观测不应少于4次;建筑物竣工后的第一年内,每隔2~3月观测一次,以后适当延长至4~6月,直至达到沉降变形稳定为止;

(5)需将沉降测量记录及时提供给设计单位,如有异常情况应及时通知设计方,同时增加观测次数;

这些就是关于重庆某水泥厂安装27米跨拱形屋顶图纸的全部内容了，如果您也有安装拱形屋顶的需要可以联系我们！
