大家好,这是湖北武穴堆棚安装拱形屋顶的图纸,湖北武穴是中国湖北省黄冈市代管县级市,为武汉城市圈重要组成部分,是长江中游港口城市。全市版图面积1246平方千米。
武穴市,位于长江中游北岸,大别山南麓,鄂东边缘,地扼吴头楚尾,历来是鄂、皖、赣毗连地段的“三省七县通衢”。
武穴市前身为广济县,古称“佛国”,取“广施佛法,普济众生”之意。1987年,经国务院批准,撤县建市。
由杰达钢结构技术员胡子豪先生带大家来看一下位于湖北武穴的拱形屋顶图纸。

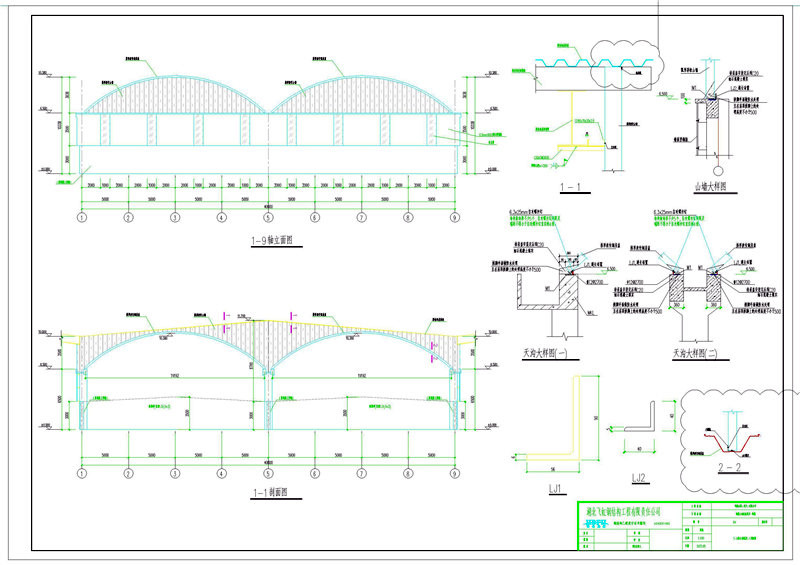

这是拱形屋顶的轴立面图,它的跨度为20米,3米的混凝土挡墙,它的混凝土立柱的高度为6.5米。
拱形屋顶的拱高为3.5米,拱形波纹山墙比拱形屋顶还要高。
拱形屋顶的拱脚和连接件通长布置,6.3x25mm自攻螺丝钉每块板每段不少5个,自攻螺丝钉间距及端距不得小于自攻螺丝钉直径的4倍。
拱脚外面做防水处理且在屋顶拱脚上的处理高度不小于500,待屋盖安装完后用C20,细石混凝土填实。

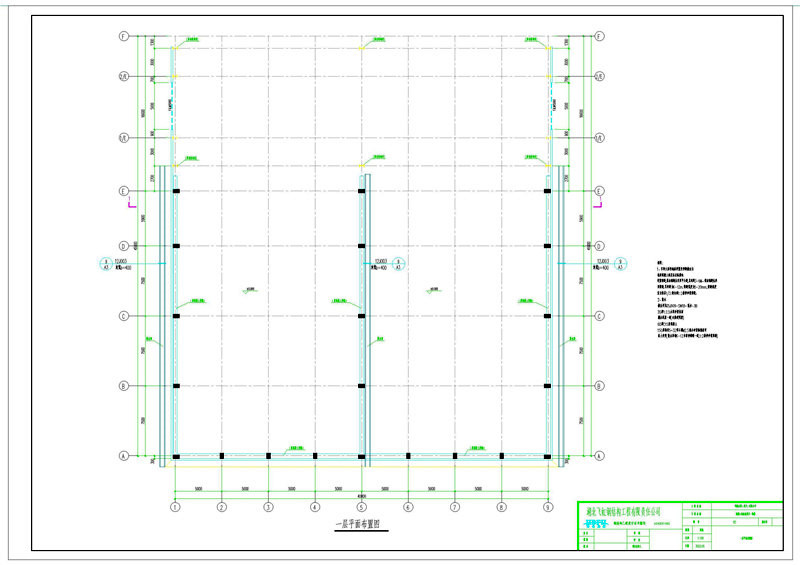

这是一层平面布置图,每隔5米设置一根立柱,沟宽b=400,这座房屋的长度为40米。
说明:
1、车间大面积地面设置变形缝做法为地面混凝土垫层应在纵横向设置缩缝,纵向缩缝应采用平头缝,其间距3-6M。横向缩缝应采用假缝.其间距为6-12m.假缝宽度为5-20mm,假缝高度宜为垫层1/3.缝内填1:2沥青砂浆填缝。
2、散水做法详见05J909-SW18-散水-3B20厚1:2.5水泥砂浆抹面刷水泥浆一道(内掺建筑胶)60厚C15素混凝土150厚粒径5~32卵石灌M2.5混合砂浆振捣密实素土夯实(散水沿墙6-12米留伸缩缝一道,1:2沥青砂浆填缝)。

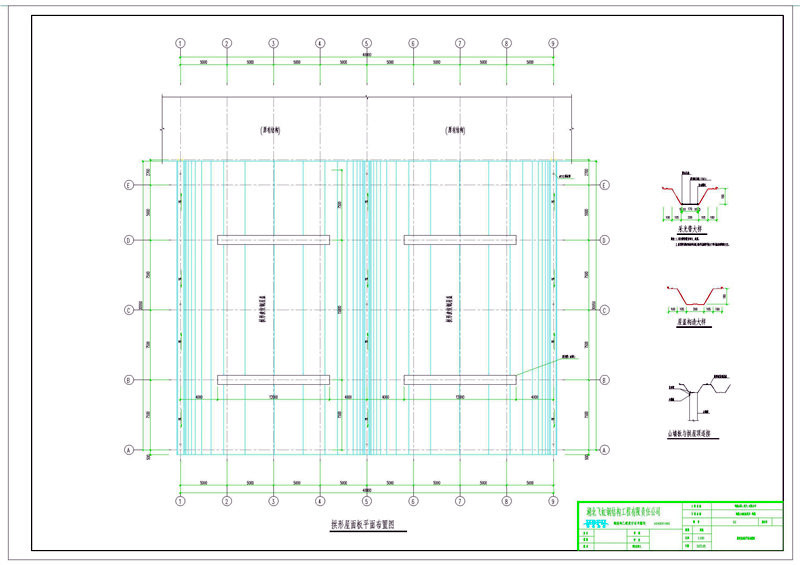

这种拱形屋顶的拱形屋面板平面布置图,上面设置采光板,采光板的长度为12米。
在拱形屋顶上面设有防水压条,采光耐力板(190)自攻螺钉。
附注:1.采光带位置宜均匀,美观。2.采光带开洞在每条单元板上的开孔面积不应大于单元板表面积的15%。
