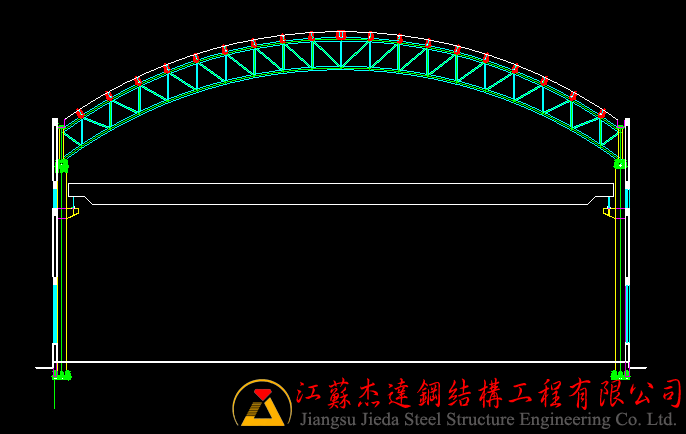

该拱形屋顶图纸为YT6118型(原238型)拱形屋顶CAD图纸，跨度在15米跨，总面积约3000余方。
大致为圆弧梁一道，上至檩条，檩条上用连接螺栓打上YT6118型屋面。
图纸代码
本份图纸的代码为：其他\云南 不锈钢 12m x 24m
图纸详情
该图纸设计的方案，在实际操作中废时废料，浪费资源。如有圆弧梁不如直接做大棚，而用了拱形屋面却有檩条等主体梁即是画蛇添足，不如使用江苏杰达钢结构工程有限公司的MIS240型（914-610）拱形屋顶，施工速度快，造价低，结构稳定。
该图纸中的拱形屋顶一眼看上去像是圆弧梁，上面还有圆弧梁，不过推测该结构应该是拱形波纹钢屋盖结构，因为YT6118型常规指的是MIC240型的太空瓦。

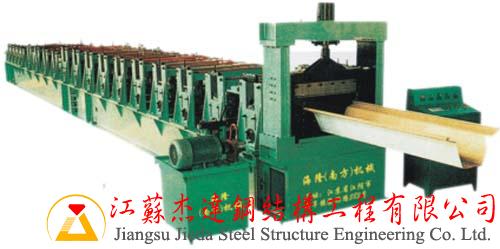

附图：YT6118型拱形屋顶压型设备
友情提示：如需下载文中所述拱型波纹钢屋盖结构相关图纸图集及其他资料，请联系杰达钢构获取帮助！
