我们这次的工地位于江西鹰潭市,江西省辖地级市,因“涟漪旋其中,雄鹰舞其上”而得名,是长江中游城市群重要成员 ;地处武夷山脉向鄱阳湖平原过渡的交接地带,辖区属亚热带湿润季风温和气候。
截至2019年,辖2个区,代管1个县级市,总面积3556.平方千米。今天杰达钢构技术员胡子豪给大家讲解一下江西鹰潭余庆安装农业罩棚施工图。

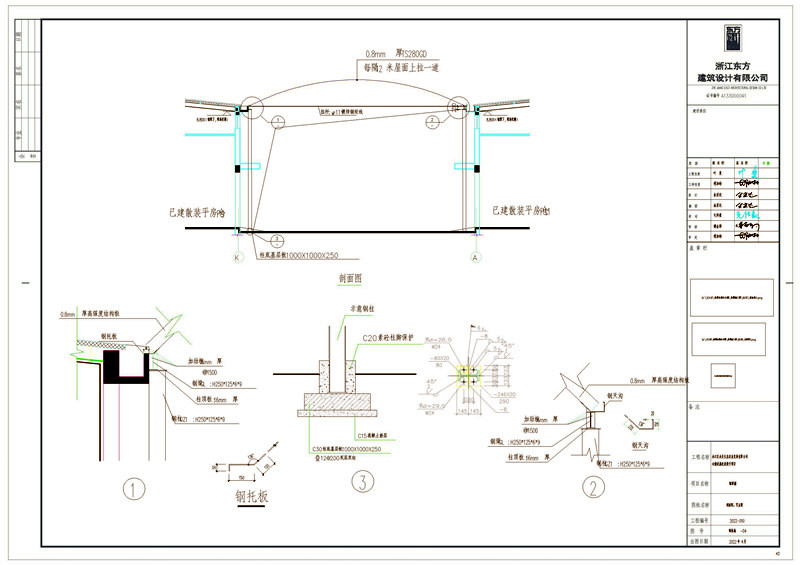

这是拱形屋顶的剖面图,它的跨度为18米,柱底基层板1000X1000X250。
拱形屋顶的厚度为0.8mm,型号为TS280GD,每隔2米屋面上拉一道。
中间的拉杆为11镀锌钢绞线,钢梁下的高度为8.8米。

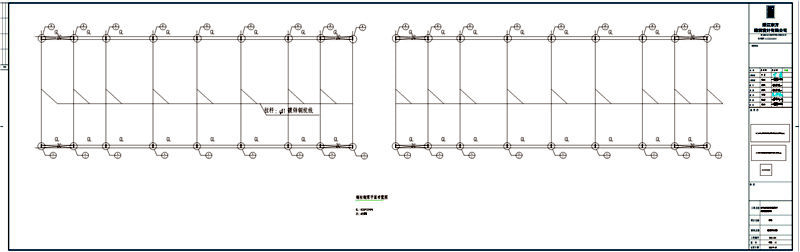

这是钢柱钢梁平面布置图,钢梁的尺寸为H250*125*6*9,柱间支撑的尺寸为C20圆钢。
屋面板,成型设备安装就位,将金属平板压成直槽板,然后再将直槽板压成拱型屋盖板。
构件的运输、检验、堆放:
1、在运输和操作过程中应采取措施防止构件变形和损坏。
2、在安装前应对构件进行全面检查:如数量、长度、角度等。
3、构件堆场应事先平整夯实,并做好四周排水。

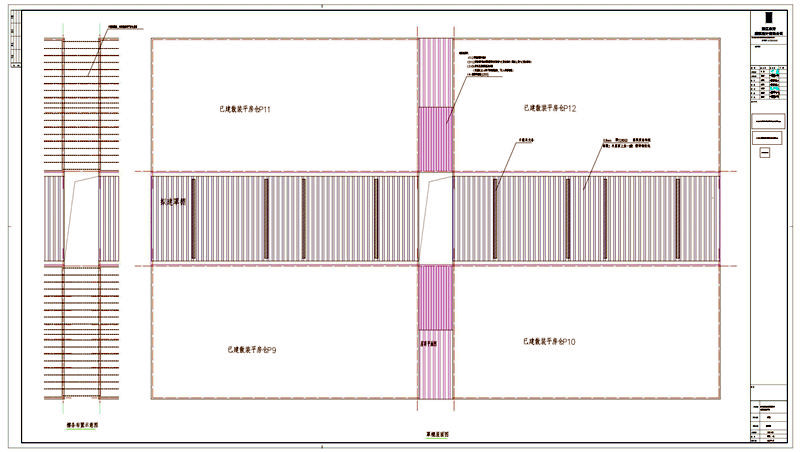

这是罩棚屋面图,钢结构屋顶:
(1)2厚辐射制冷卷材
(2)1.2厚玻璃纤维内增强型背衬无纺布PVC防水卷材(国标GL类PVC防水卷材)
(3)50厚夹芯岩棉保温成品板(夹芯板上0.4厚不锈钢彩涂板,下0.4厚彩钢板)
(4)热镀锌檩条(Q355)
