陕西渭南安装双层拱形屋顶施工图

拱形屋顶厂家 2023-04-16 09:45:48 图纸图集 555 ℃ 0 评论

大家好,今天又是新的一天了,这次我们杰达钢构的施工地点位于陕西渭南。

但是这次的施工项目是安装双层的拱形波纹钢屋盖,由杰达钢构技术员胡子豪为大家讲解一下。

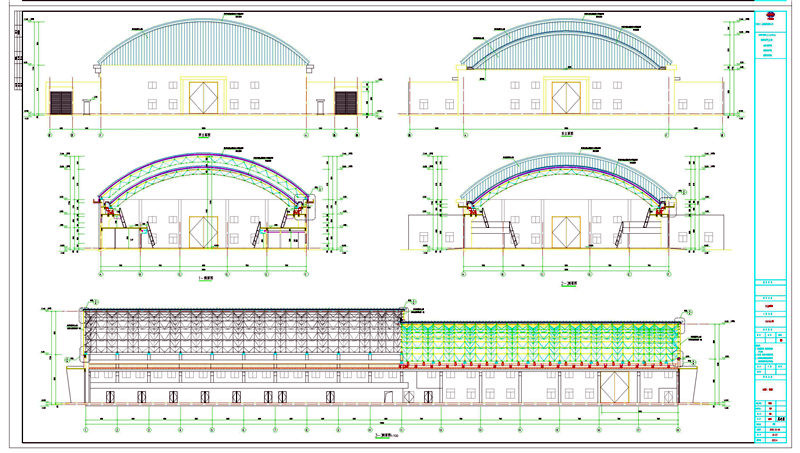

这是双层拱形屋顶的剖面图,我们可以看出这座拱形屋顶的跨度为39米,在山墙端采用夹芯板固定山墙。

用双层压型金属板复合保温屋面来固定屋面,我们在下面这张图可以看出两座拱高不一样,高的跨度为9米,小的跨度为7米。

夹芯板固定山墙与活动屋面弧度一致,夹芯板固定山墙与活动屋面弧度一致。

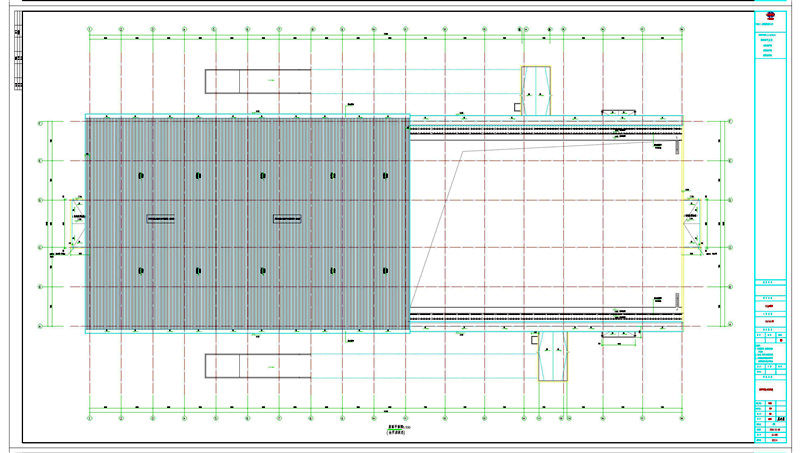

这是拱形屋顶的屋面平面图,屋盖的总长度为112.5米,由于它的跨度是39米,所以总面积为4387.5平方米。

每隔6米安装一根立柱,在长侧共18根立柱,结构板顶标高为7.2米。

天沟内80PVC泄水管外伸100共8处,屋顶排水沿拱形排水。

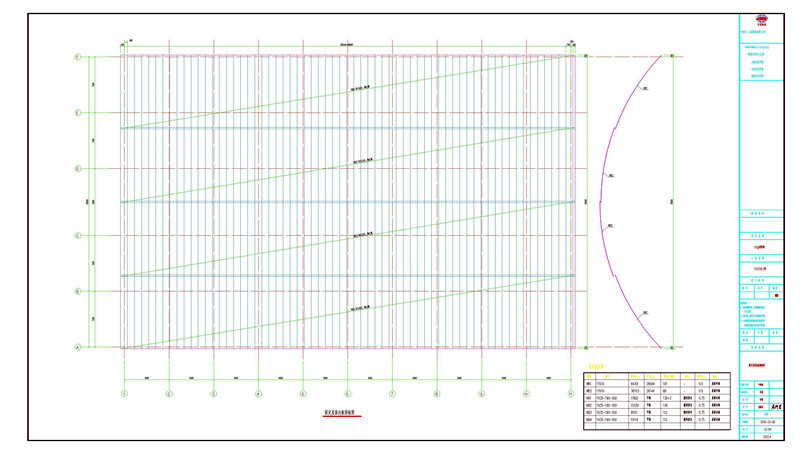

这是固定屋面内板排板图,NB1:长11802,共65块,

本建筑采用双层压型金属板复合保温屋面,屋面为不上人屋面,屋面做法详见17J925-1,12;0.9厚镀铝锌钢板(外层)+1.2厚热塑性聚烯烃(TPO)防水卷材P+100厚玻璃棉板+0.75厚镀铝锌压型钢板持力板(内层)。为不上人屋面。

屋面板材外板详见节点详图,内板选用图集17J925-1,YX35-190-950;屋面板内外板均采用镀铝锌板,双面镀层重量150g/m2;
