安徽粮食存储库安装仓间罩棚图纸

拱形屋顶厂家 2023-04-16 16:55:34 图纸图集 584 ℃ 0 评论

大家好,我是杰达钢构技术员胡子豪先生,今天给大家来看的是安徽粮食存储库安装仓间罩棚图纸。

首先我们要了解何为仓间罩棚,仓间罩棚就是安装在两座粮仓之间的罩棚称之为仓间罩棚。

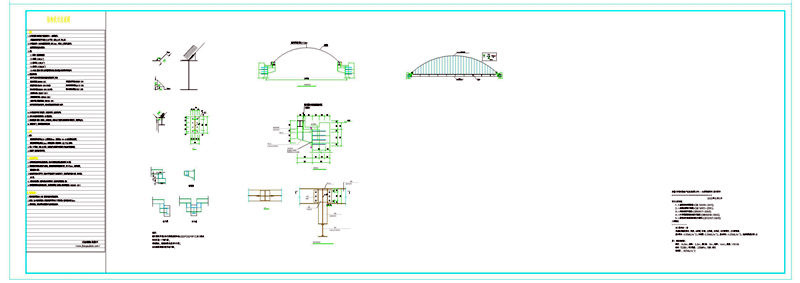

这是仓间钢罩棚剖面示意图  ,我们可以看出这个罩棚的跨地为18米,用的钢板为海蓝色拱形钢板,厚度1.0~1.2mm。

型号为压型拱板。山墙端也是采用的1.0~1.2mm厚拱形波纹钢屋盖,下面钢梁的尺寸为HW400x300x10x16。

自攻螺丝下面小檐板和拱形波纹钢屋盖打在一起。钢牛腿延申部分如无特殊说明均有H300*200*8*12加工做成每柱安装一个钢牛腿;伸缩缝处,视现场情况使用中牛腿;边柱视现场情况使用边牛腿;

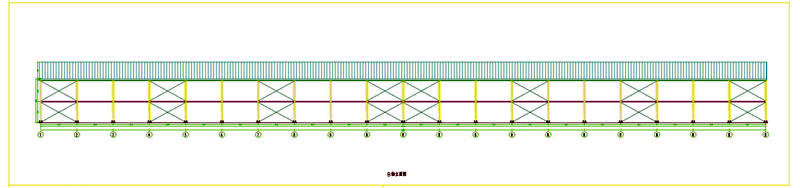

这是仓间罩棚的轴立面图,在这张图上我们可以看出它的总长度为160米,总面积为2880平方米,我们杰达钢构施工团队需要11天即可完成施工。

它在每两根柱子之间安装柱间支撑,柱间支撑的下端和柱脚连接在一起。宽度为8米,高度为4.65米。

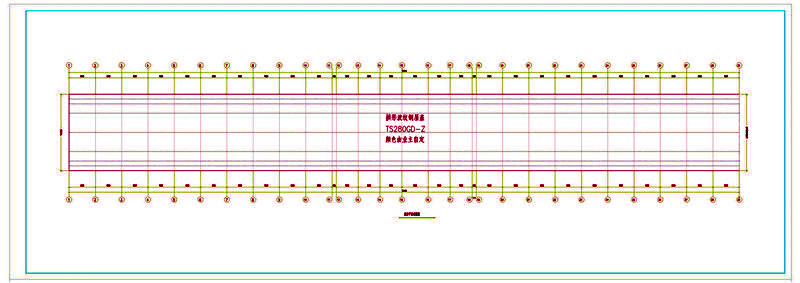

这是仓间罩棚的屋面平面布置图,如图所示每一侧有29根立柱。

拱形波纹钢屋盖TS280GD-Z,颜色为海蓝色。

钢材表面除锈等级为St2.5级。钢结构表面涂灰色防锈底漆两遍。除锈后,应6小时后涂防锈底漆。防锈底漆根据甲方要求在工厂或现场喷涂。涂层厚度应达到125um。涂漆时应注意,凡是高强螺栓连接范围内不允许涂油漆或有油污。
