江苏南京某工厂设计10.5米跨度拱形屋顶图纸

拱形屋顶厂家 2023-04-16 17:35:16 图纸图集 801 ℃ 0 评论

大家好，这里是杰达钢构技术员胡子豪先生，带大家来看一下这份由我们杰达钢构老技术员设计的图纸。

图纸的名字叫做江苏南京某工厂设计10.5米跨度拱形屋顶图纸。

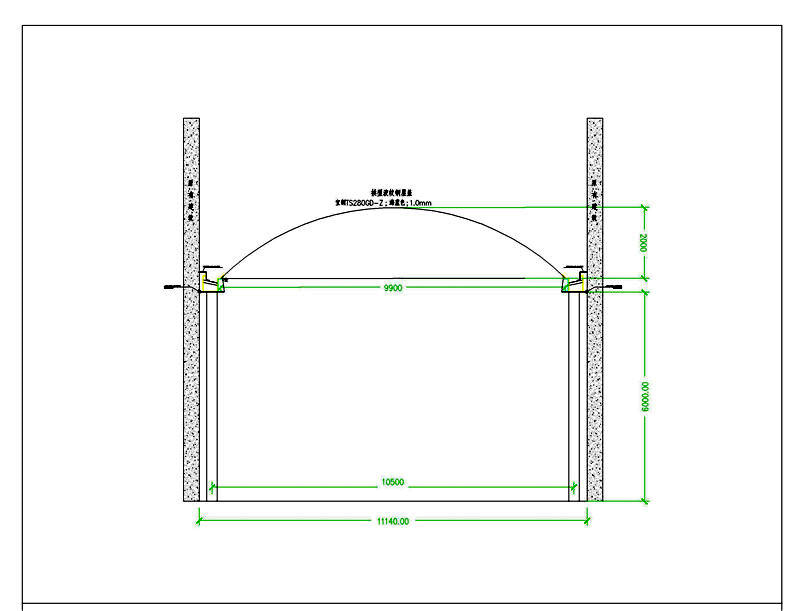

这是拱形屋顶的剖视图，我们可以看出这个拱形屋顶的跨度为10.5米，它的最外侧两边的长度为11.14米。

原来混凝土柱的高度为6米，它的拱高为2米。拱型波纹钢屋盖采用的是上海宝钢TS280GD-Z，颜色为海蓝色的，板厚度1.0mm。

与原有建筑间做sbs防水，由业主自行施工，此处柱顶封头板应刚好抵住原有建筑墙体以减少柱顶的水平推力。

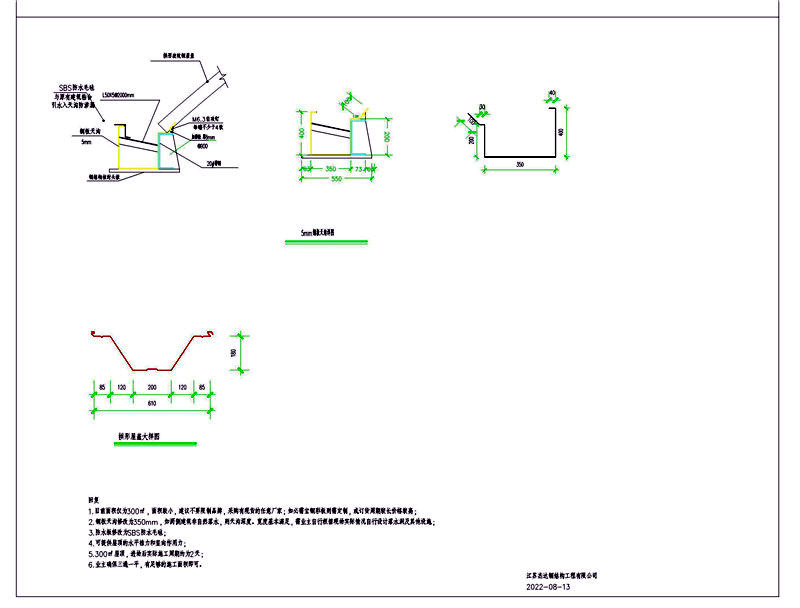

这是天沟细节图，下端用钢结构柱封头板，槽钢的尺寸为20#。

加筋板的厚度8mm，拱形波纹钢屋盖和预埋件连接起来，M6.3自攻钉每端不少于4枚。

天沟内的尺寸为L50X5@2000mm，等待拱形屋顶完成完成后，加涂SBS防水毛毡与原有建筑粘合，引水入天沟防渗漏。

由于这种场地跨度小面积小，所以我们杰达专业施工团队只需要2天即可完成施工。
