山东济南某工厂安装拱形屋面施工图

拱形屋顶厂家 2023-04-16 17:45:52 图纸图集 535 ℃ 0 评论

随着现代建筑技术的发展,越来越多的建筑采用了巧妙的设计和精湛的施工技术,以实现更加稳固、美观和环保的效果。

近期,山东济南某工厂的拱形屋面施工图也吸引了大量业内人士的关注。为了让大家更好地理解这个项目的重要性和特点,我们将对其进行详细介绍。

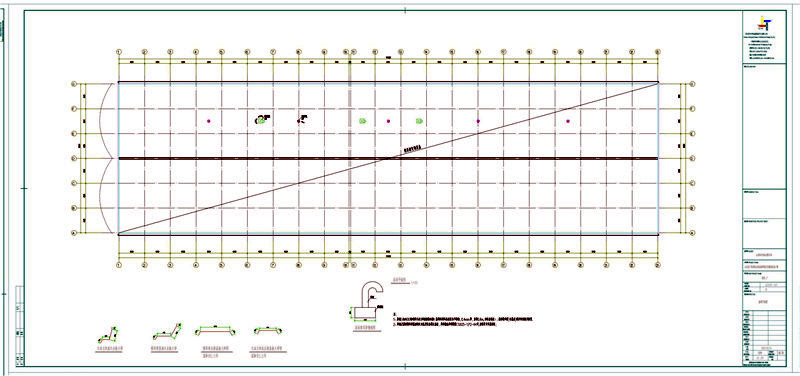

这是拱形屋顶的屋面结构平面图,拱形屋顶的单跨为18米,总跨度为36米。

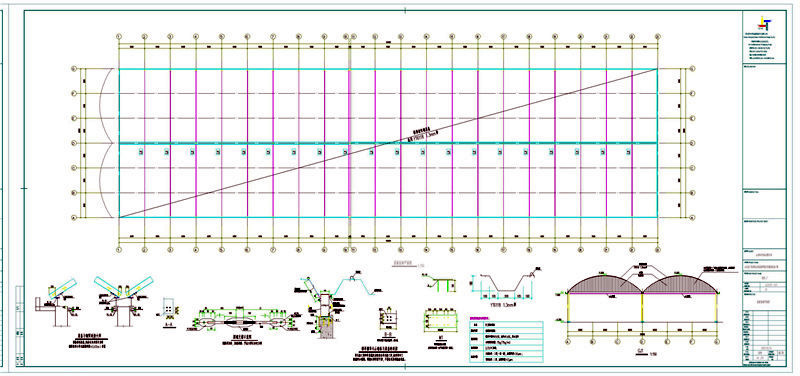

拱形屋顶的拱高为4米,山墙端同屋面板,拱形屋顶的高度为11米,彩板拱形屋面的型号YT6118,厚度1.3mm厚。

本次更换乳饮一厂东面山墙彩板及包边板,山墙彩板及包边板规格同乳饮一厂屋面拱形彩板。

单元板之间和吊装就位后的组合单元板之间.应采用专门机械咬合锁缝。锁缝必须牢固平滑,不得出现局部翘曲现象。

预埋钢板通长布置各埋件应在同一水平高度及同一直线上。拆除原拉条,拉条规格、节点大样以本次为准。

它的拱形屋顶采用圆钢18的尺寸固定住,原有5台∅600的球形无动力风机拆除汰换(新增球形风机材质为不锈钢,0.4mm厚,直径0.6m,含配套底板);屋面排风管(含基座)保护性拆除及恢复。

风机及屋面排风管基座的泛水板及配套通长盖板,具体做法参照图集17J925-1,P2-64页,材质要求同屋面板。

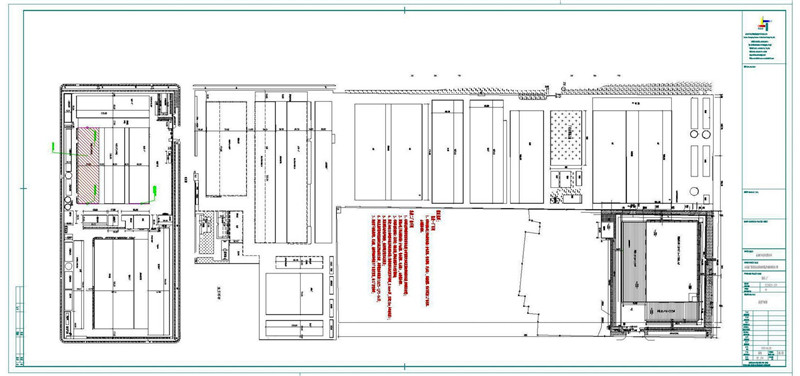

乳饮二厂南车间

1、车间原有彩钢拱形屋面板拆除汰换(含两侧固定角钢及其配件的拆除汰换,角钢通长布置);

2、两侧山墙上部山墙板汰换(含包边板、收边槽板、泛水板),山墙檩条利旧。

3、车间原有纵向拉条(柱顶端)拆除汰换,原拉条规格同本次新增拉条;

4、原有5台%%C600的球形无动力风机拆除汰换(新增球形风机材质为不锈钢,0.4mm厚,直径0.6m,含配套底板);

5、原屋面排风管保护性拆除,待屋面板安装完成后恢复;

6、风机及屋面排风管基座的泛水板及配套通长盖板,具体做法参照图集17J925-1,P2-64页;

7、所有拆下来的屋面板、泛水板,角钢等钢材均堆放于厂区指定位置,由工厂自行处理;
